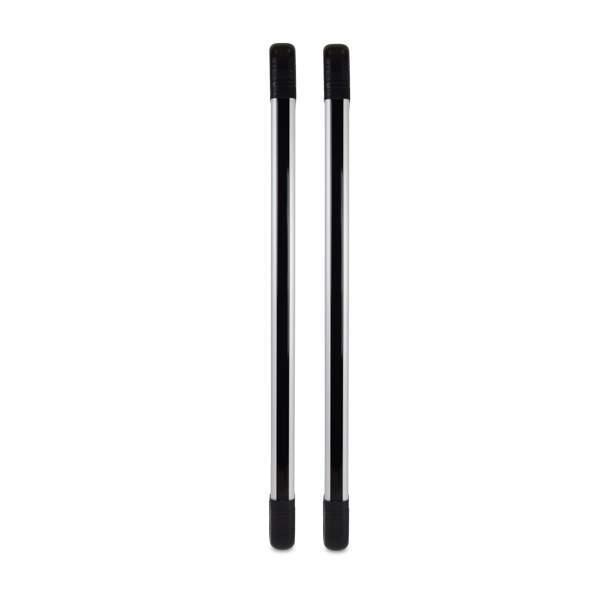

ІЧ-бар'єр Lightwell LBW-30-4

4-променевий інфрачервоний бар'єр, довжина ІЧ-променя 30м, вуличний (от -25°C до +55°C), IP65, DC 11-18V, 90mA max, висота 76см Активний инфракрасний 4-лучевой барьер LBW-30-4.

ПРИЗНАЧЕННЯ призначений для виявлення порушника як у приміщенні, так і на вулиці. Бар'єр рекомендується використовувати для захисту дверей, вікон, воріт, складів із високими стелажами та для захисту периметрів. ПРИНЦИП РОБОТІ ІЧ-БАРЯРУ LBW-30-4 Бар'єр складається з двох частин: передавача (TRANSMITTER) і приймача (RECEIVER). У передавачі є діоді, що випромінюють інфрачервоні пучки світла, а в приймачі діоді, що приймають їх. Якщо хоча бі два інфрачервоні промені перехрещуються стороннім предметом або істотою, бар'єр переходить у режим «ТРЕВОГА» і приймач передає сигнал на центральний блок охоронної сигналізації. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Тип датчика: дротовий
Кількість інфрачервоних променів: 4
Довжина ІЧ-променів: 30m
Горизонтальний кут настроювання променя: 180 градусів (±90 градусів)
Вертикальний кут настроювання променя: нерегульованих
Швидкість відгуку: 40msec
Тампер: NC
Виходи реле: NC/CO/COM (30V/1A)
Живлення: DC 11-18V
Споживання: 90mA max
Ступінь захисту: IP65
Діапазон температур: -25°C...+55°C
Розміри: висота 76 cm ВСТАНОВЛЕННЯ ІЧ-БАР'ЄРА 1. Віберіть необхідне місце для встановлення бар'єра.
2. Переконайтеся, що передня частина розміщена навпроти приймальні, і що діоді приймача та передавача розміщені на одному рівні. Коли діоді на одному рівні, за ввімкненого живлення ІЧ-бар'єр перебуває в режимі «ОХРАНА». Якщо ж діоді не розташовані навпроти один одного, бар'єр перейде в режим «ТРІВОГА».
3. Переконившись, що приймач і передавач спрямовані правильно, закріпіть обидві частини бар'єра за допомогою шурупів і кріпильних елементів. КОМПЛЕКТАЦІЯ LBW-30-4 ІЧ-бар'єр, що складається з передавача та приймача
комплект кріпильних елементами
інструкція
