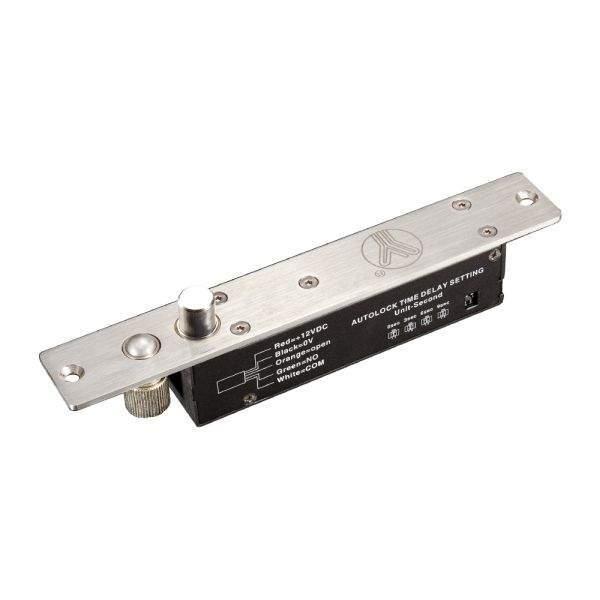

Замок ригеля YB-800B врізний для системи контролю доступу

Замок ригеля з нержавіючої сталі, сила утримання 2000кг. Нормально закритий (NC). Вбудований таймер затримки зачинення дверей: 0,3,6 і 9 сек і датчик стану двері. Максимальна відстань спрацювання 8мм. Робочий струм: 1200мА, в режимі очікування: 200мА. Живлення 12В. Розміри 220x34x38мм.

YB-800B – врізний електроригельний замок для системи контролю доступу.

Компанія-виробник YLI ELECTRONIC.

Електроригельний замок призначений для внутрішнього встановлення як в дверну коробку (раму), так і в самі двері. Підходить для металевих, пластикових, металопластикових та дерев'яних.

Оснащений вбудованою таймером затримки замкнення 0 | 3 | 6 | або 9 сек. (перемикається перемичками на замку) і датчиком стану дверей.

ЩО ТАКЕ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК

Електроригельний замок – пристрій для замикання дверей, керування яким відбувається за допомогою ел. живлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входить у відповідну частину.

ЯК ПРАЦЮЄ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК YB-800B

Під час зачинення дверей, вбудований в замок геркон реагує на магніт у відповідній планці, і замикає контакт соленоїда, що висуває ригель.

У разі відключення електроживлення замок знаходиться в замкненому стані (ригель висунутий).

Відмикається замок керуючим контактом (помаранчевий дріт).

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК

В автоматизованих системах контролю та керування доступом (СКУД) в офісах, бізнес-центрах, магазинах і будь-яких інших приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-800B

• Тип замка: електроригельний
• Тип встановлення: врізний
• Сила утримання: 2000 кг
• Таймер затримки: 0 ⁇ 3 ⁇ 6 ⁇ 9 сек.
• Виходи: NO/NC/COM
• Без живлення: замкнений
• Живлення: 12V
• Споживання: 1200мА
• Розміри:
  • замок: 220x34x38 (мм)
  • відповідна планка: 100x25x3 мм
  • ригель: діаметр 16 мм, довжина 16 мм (прямий)
• Двері автоматично зачиняються, якщо не були відчинені протягом 5 секунд

КОМПЛЕКТАЦІЯ

• накладка на замок
• відповідна планка
• монтажний комплект
• кріпильні накладки для порожнистої металевої коробки
• інструкція

ВСТАНОВЛЕННЯ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-800B

• Зробіть нішу в дверній коробці / двері за розміром замка і відповідної планки, після чого встановіть замок врівень з поверхнею
• Для встановлення замка в порожнисту металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту
• Прикладіть накладку на замок і зафіксуйте шурупами
• Встановіть відповідну планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і відповідною планкою має бути не більше 8 мм
• Згідно з інструкцією підключення, підключіть електроригельний замок YB-YB-800B до живлення і керуючих пристроїв системи контролю доступу

СУМІСНІСТЬ

Електроригельний замок YB-800B сумісний з кодовими клавіатурами, зчитувачами, радіоконтролерами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів або іншими пристроями систем контролю доступу.

ДОДАТКОВІ МАТЕРІАЛИ

Ознайомитися з принципом дії і особливостями електроригельних замків можна тут.

Завантажити файли для товару Замок ригеля YB-800B врізний для системи контролю доступу

Сертифікат

Декларація

Інструкція (англ.)

Паспорт (англ.)

Схема встановлення

Схема розмірів
