Замок ригеля YB-500C (LED) врізний для системи контролю доступу

Врізний електрорігельний замок з нержавіючої сталі, сила утримання 1000кг. Нормально закритий (NC). Вбудований індикатор стану дверей і таймер затримки закриття дверей: 0,3,6 і 9 сек. Максимальна відстань спрацювання 8мм. Робочий струм: 960мА, в режимі очікування: 180мА. Живлення 12В. Розміри 210x25x42мм.

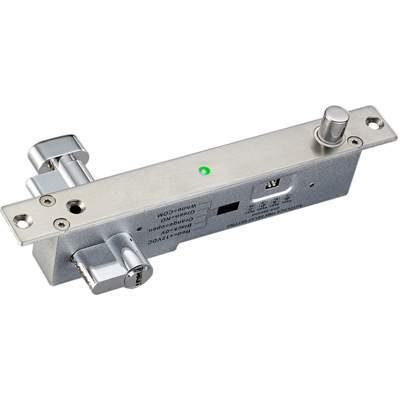

YB-500C LED – врізний електроригельний замок для системи контролю доступу.

Компанія-виробник YLI ELECTRONIC.

Електроригельний замок призначений для внутрішнього встановлення як в дверну коробку (раму), так і в самі двері. Підходить для металевих, пластикових, металопластикових, дерев'яних, а також скляних дверей.

Оснащений вбудованим таймером затримки замкнення 0 | 3 | 6 | або 9 сек. (перемикається перемичками на замку).

ЩО ТАКЕ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК

Електроригельний замок – пристрій для замикання дверей, керування яким відбувається за допомогою ел. живлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входять у відповідну частину.

ЯК ПРАЦЮЄ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК YB-500C LED

Під час зачинення дверей вбудований в замок геркон реагує на магніт у відповідній планці і замикає контакт соленоїда, що висуває ригель.

У разі вимкнення електроживлення замок знаходиться у замкненому стані (ригель висунутий).

Відмикається замок керуючим контактом (помаранчевий дріт).

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК

Використовується в автоматизованих системах контролю та керування доступом (СКУД) в офісах, бізнес-центрах, магазинах і будь-яких інших приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРИГАЛЬНОГО ЗАМКА YB-500C LED

• Тип замка: електроригельний
• Тип встановлення: врізний
• Сила утримання: 1000 кг
• Таймер затримки: 0 ⁇ 3 ⁇ 6 ⁇ 9 сек.
• Виходи: NO/COM
• Без живлення: замкнений
• Живлення: 12V
• Споживання: 960мА (робоче) | 180мА (режим очікування)
• Розміри:
  • замок: 210x25x42 (мм)
  • відповідна планка: 90x25x2мм
  • ригель: діаметр 16 мм, довжина 13 мм (прямий)
• Вбудований індикатор стану дверей
• Двері автоматично зачиняються, якщо не були відчинені протягом 5 секунд

КОМПЛЕКТАЦІЯ

• електричний замок
• накладка на замок
• відповідна планка
• монтажний комплект
• кріпильні накладки для порожнистої металевої коробки
• інструкція
• ключовий циліндр, ключі (5шт.), накладка на циліндр

ВСТАНОВЛЕННЯ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-500C LED

• Налаштуйте таймер затримки (перемикається перемичками на замку)
• Зробіть нішу в дверній коробці / дверях, розміром 35мм х 137.6 мм | глибиною 40 мм і встановіть замок врівень з поверхнею
• *для встановлення замка в порожнисту металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту
• Прикладіть накладку на замок і зафіксуйте шурупами
• Встановіть відповідну планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і відповідною планкою має бути не більше 8 мм
• Згідно з інструкцією підключення, підключіть електроригельний замок YB-500C LED до живлення і керуючих пристроїв системи контролю доступу

СУМІСНІСТЬ

Електроригельний замок YB-500C LED сумісний з кодовими клавіатурами, зчитувачами, радіоконтролерами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів або іншими пристроями систем контролю доступу.

ДОДАТКОВІ МАТЕРІАЛИ

Ознайомитися з принципом дії і особливостями електрорігельних замків можна тут.

Завантажити файли для товару Замок ригеля YB-500C (LED) врізний для системи контролю доступу

Паспорт (англ.)

Інструкція (англ.)

Декларація

Сертифікат

Схема встановлення

Схема розмірів
