Електромагнітний замок YM-40 для системи контролю доступу

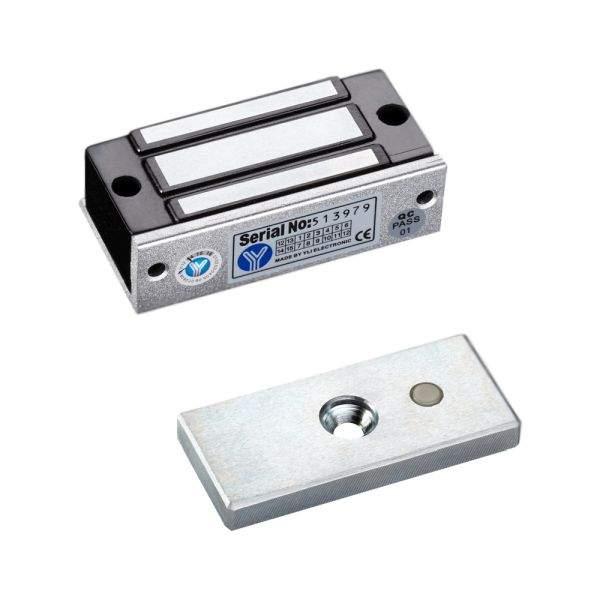

YM-40 – накладний електромагнітний замок з силою утримання до 40 кг на розрив.

Компанія-виробник Yli Electronic

Призначений для внутрішнього встановлення на шафках.

ЩО ТАКЕ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Магнітний або електромагнітний замок – пристрій для замикання дверей, принцип роботи якого заснований на магнітній взаємодії. Складається з корпусу з електромагнітом і відповідної планки з металу з високою магнітною проникністю.

ЯК ПРАЦЮЄ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК YM-40

Електромагнітний замок встановлюється на дверну коробку, відповідна планка – на двері. При подачі живлення (DC12V) – замок примагнічує відповідну планку, надійно зачиняючи двері. За відсутності живлення – замок відмикається, що відповідає вимогам протипожежної безпеки.

Для компенсації удару при зачиненні дверей на відповідній планці передбачена гумова прокладка.

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Електромагнітні замки використовуються в якості виконавчих пристроїв в системах контролю і управління доступу (СКУД). Найчастіше встановлюються на вхідні двері в під'їздах, офісах, банках, бізнес центрах та ін. приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОМАГНІТНОГО ЗАМКА YM-40

Сила утримання: 40 кг

Матеріал корпусу: анодований алюміній

Матеріал відповідної частини: цинк

Живлення: DC12V

Споживання: 12V/160mA

Розмір:

• замок з кріпильною планкою: 70 х 36.5 х 24 мм;
• відповідна планка: 60 х 32 х 10 мм

КОМПЛЕКТАЦІЯ YM-40

• електромагнітний замок з кріпильною планкою
• відповідна частина
• кріпильний комплект
• монтажний стікер з розміткою
• інструкція

ВСТАНОВЛЕННЯ ЕЛЕКТРОМАГНІТНОГО ЗАМКА

ВІДПОВІДНА ПЛАНКА

• Наклейте трафарет в місці встановлення відповідної частини на двері;
• З зовнішньої частини дверей просвердліть отвір d=16мм (відповідно до інструкції, але не до кінця!), і два неглибоких отвори d=8мм у внутрішній сторони дверей для фіксації відповідної планки;

• Закріпіть відповідну частину, встановивши болт з напівкруглою гладкою головкою з зовнішньої сторони дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть відповідну частину. Зафіксуйте гайку за допомогою шестигранного ключа

  ВАЖЛИВО! Не сильно затягуйте гайку відповідної планки – вона повинна трохи пружинити завдяки гумовій прокладці, для забезпечення більш щільного контакту відповідної планки і магніту.

КРІПИЛЬНА ПЛАНКА ЗАМКА

Закріпіть кріпильну планку електромагнітного замка у верхньому кутку коробки, використовуючи саморізи з комплекту.

ЕЛЕКТРОМАГНІТНИЙ ЗАМОК

Прикладіть електромагнітний замок до кріпильної планки і прикрутіть два шурупи (внизу замка) за допомогою маленького шестигранного ключа.

ПІДКЛЮЧЕННЯ ЖИВЛЕННЯ

Підключіть електромагнітний замок до живлення:

• (+) до червоного дроту;
• (-) до чорного

СУМІСНІСТЬ

Електромагнітний замок YM-40 сумісний з кодовими клавіатурами, зчитувачами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів і іншими пристроями систем контролю доступу.
