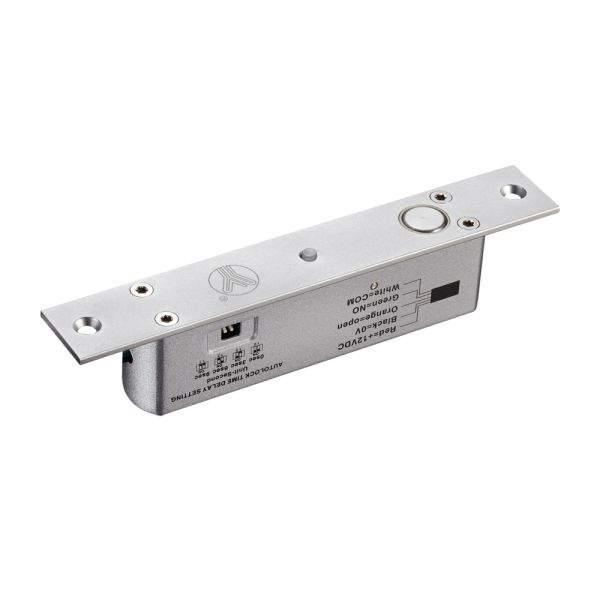

Ригельний замок YB-200 (LED) врізний для системи контролю доступу

Виразний електрорігельний замок з LED-підсвіткою з нержавіючої сталі, сила утримання 1000кг. Нормально відкритий (NO). Статус замку (NO / COM). Вбудований таймер затримки закриття дверей: 0,3,6 і 9 сек. Максимальна відстань спрацювання 8мм. Робочий струм: 850мА, в режимі очікування: 150мА. Живлення 12В. Розміри 190x30x39мм.

YB-200(LED) – врізний електроригельний замок для системи контролю доступу. Оснащений вбудованою LED-індикацією, таймером затримки замкнення 0 | 3 | 6 | або 9 сек. (перемикається перемичками на замку) і датчиком стану дверей

Компанія-виробник YLI ELECTRONIC.

Електроригельний замок призначений для внутрішнього встановлення як в дверну коробку (раму), так і в самі двері. Підходить для металевих, пластикових, металопластикових, дерев'яних, а також скляних дверей.

ЩО ТАКЕ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК

Електроригельний замок – пристрій для замикання дверей, керування яким відбувається за допомогою ел. живлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входять у відповідну частину.

ЯК ПРАЦЮЄ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК YB-200(LED)

Під час зачинення дверей вбудований в замок геркон реагує на магніт у відповідній планці і замикає контакт соленоїда, що висуває ригель.

У разі вимкнення електроживлення замок знаходиться у відімкненому стані (ригель засунутий), що відповідає правилам пожежної безпеки.

Відмикається замок керуючим контактом.

ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК

Замок ригеля використовується в автоматизованих системах контролю та керування доступом (СКУД) в офісах, бізнес-центрах, магазинах і будь-яких інших приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-200(LED)

• Тип замка: електроригельний
• Тип встановлення: врізний
• Сила утримання: 1000 кг
• Виходи: NO/COM
• Без живлення: відімкнений
• Живлення: 12V
• Споживання: 850мА (робоче) | 150мА (режим очікування)
• Розміри:
  • замок: 190x30x39 мм
  • відповідна планка: 95x25x3 мм
  • ригель: 16 мм (висувна частина), 13 мм (діаметр)

КОМПЛЕКТАЦІЯ

• електричний замок
• відповідна планка
• монтажний комплект
• інструкція.

ВСТАНОВЛЕННЯ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-200(LED)

• Зробіть нішу в дверній коробці / дверях, розміром 35мм х 137.6 мм | глибиною 40 мм і встановіть замок врівень з поверхнею
• *для встановлення замка в порожнисту металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту
• Прикладіть накладку на замок і зафіксуйте шурупами
• Встановіть відповідну планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і відповідною планкою має бути не більше 8 мм
• Згідно з інструкцією підключення, підключіть електроригельний замок YB-200(LED) до живлення і керуючих пристроїв системи контролю доступу

СУМІСНІСТЬ

Електроригельний замок YB-200(LED) сумісний з кодовими клавіатурами, зчитувачами, радіоконтролерами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів або іншими пристроями систем контролю доступу.
